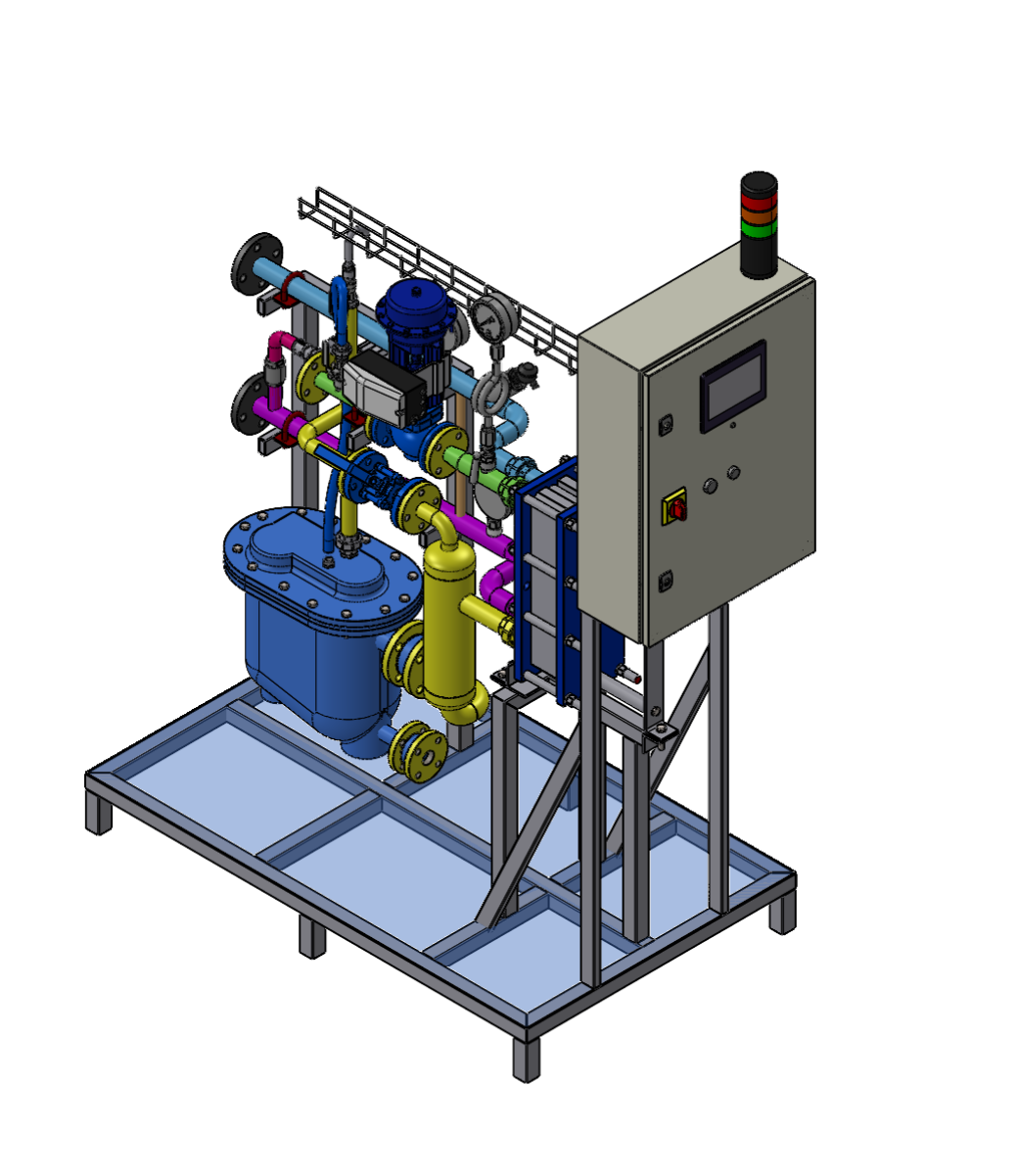

Пароводяной тепловой пункт нагрева ГВС на производстве кормов для домашних животных

Установка для нагрева горячей воды и поддержания точной температуры целевого продукта в широком диапазоне теплоносителей

• Задача

  Разработать и изготовить тепловой пункт для нагрева горячей воды, обеспечивающий точное поддержание температуры продукта (животных и растительных жиров) в 16-ти емкостях в широком диапазоне расходов теплоносителя, учитывая особенности эксплуатации:

  1. Работа при низкой нагрузке
  2. Возникновение утечек при циклических нагрузках и высоких температурах
  3. Стеснённость зоны установки ИТП
  4. Закипание воды при простоях



• Особенности конструкции и эксплуатации

  1. Низкая нагрузка теплового пункта

  При небольшом расходе воды (например, когда продукт в емкостях нагрет до необходимой температуры и необходимо только компенсировать тепловые потери) поверхность теплообмена становится избыточной, что приводит к моментальной конденсации пара и падению давления в паровой части теплообменника практически до вакуума, что затрудняет отвод конденсата. В результате теплообменник может постепенно затопить конденсатом, удаление которого из теплообменника может потребовать значительного времени. По этой причине при таком режиме работы возможны перегрев или недогрев воды



  2. Требования к надежности оборудования и компактность

  В условиях циклических нагрузок и высоких температур важно обеспечить надёжность системы и предотвратить утечки, особенно в местах соединений. Это требует использования надежных уплотнений, которые не требуют частого обслуживания.
  Из-за стесненности пространства необходимо было обеспечить компактные размеры теплового узла с минимальным набором оборудования



  3. Риск закипания воды в теплообменнике

  В периоды отсутствия разбора воды (например, когда продукт в емкостях нагрет до необходимой температуры) подача пара прекращается, но вода остается в теплообменнике. Продолжающаяся конденсация пара может привести к перегреву воды и ее закипанию






• Решения

  1. Проблемы при низкой нагрузке:

  Для решения проблемы отведения конденсата при низкой нагрузке используется активный конденсатоотводчик с перекачивающей функцией. Он способен работать в условиях вакуума, обеспечивая стабильный отвод конденсата и предотвращая перегрев или недогрев воды.




  2. Требования к надежности оборудования

  В качестве ключевого элемента системы использован регулирующий клапан с уникальным сильфонным уплотнением от LindWeit

   Его основные особенности:

  1.    Двойное уплотнение штока: графитовое уплотнение и двойной сильфон.

  2.    Сильфонное уплотнение - главное преимущество новинки

  Преимущества сильфонного уплотнения:

  • Предотвращает утечки регулируемой среды в атмосферу, что особенно важно при частых циклических нагрузка

  • Не требует регулярного обслуживания, в отличие от традиционных сальниковых уплотнений

  • Обеспечивает высокую надежность и долговечность, что особенно актуально в условиях дефицита квалифицированных специалистов


  3. Риск закипания воды в теплообменнике


  В тепловом пункте встроена система безопасности, которая размыкает контур подачи воды и активирует движение нагреваемой воды через теплообменник. Это предотвращает перегрев воды в периоды отсутствия разбора.



• Технические данные

  Рабочее давление: 3,5 Бар (и)

  Максимальная рабочая температура: 150°C

  Тепловая мощность: 50 кВт

  Максимальное давление горячей воды: 10 бар (и)

  Максимальная рабочая температура воды: 55°C




• Результат

  Разработанный тепловой пункт успешно продемонстрировал следующие преимущества:

  • Надежность и безопасность: система предотвращения закипания воды и активный конденсатоотводчик обеспечивают стабильную работу теплового пункта даже в условиях рваного графика потребления

  • Регулирующий клапан с сильфонным уплотнением от LindWeit гарантирует герметичность системы, снижая риск утечек и необходимость в обслуживании

  • Экономия: минимальный набор оборудования и компактные размеры позволили сэкономить не только на комплектующих, но и на монтажных работах, а также последующем техническом обслуживании
